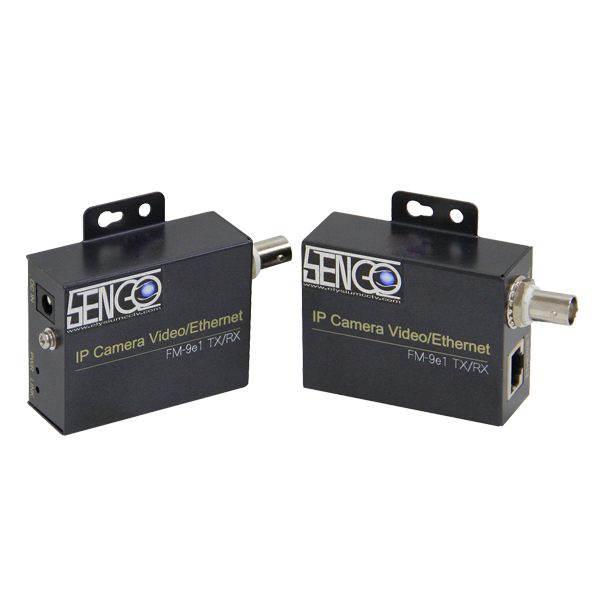

網路影像同軸傳輸器 FM9e1

概述：

FM9e1 可透過同軸電纜線、電話線及雙絞線，傳輸高解析數位影像及高速數據信號。使用 RG-6/U 同軸電纜線時，可以同時提供10/100M乙太網路信號，最遠可達 1000公尺的傳輸距離。

產品特色：

• 符合標準網路通訊協定，無主從架構特殊設定。
• 傳送頻寬可達40Mbps，支援各類型的百萬畫質(HD) IP攝影機。
• 使用堅固且可靠的同軸電纜線(RG-6/U)，取代網路纜線(CAT.5e / CAT.6) 。
• 同一條同軸電纜、電話線及雙絞線上，可以同時向攝影機傳送10/100M乙太網路訊號。
• 網路影像同軸傳輸轉換器，為提供現場端獨立式安裝用途，使用單一條同軸纜線可作為雙向視頻用途。
• 支援網路插頭，使用RJ45 (8P8C) 10M/100M Ethernet plug。
• 同軸電纜線傳輸距離800公尺以上，優質電纜線可達1,000公尺(RG-6/U, 5C-2V或依線材規格而定)。
• 具備乙太網路(Ethernet) 10Base-T/100Base-TX，半雙工/全雙工( Half/Full Duplex)介面。
• 具有電源及網路連線狀態LED燈號顯示。
• 任何廠牌的固定式IP及PTZ IP攝影機都可以使用。
• 可在高速網路切換器(SWITCH/HUB)之後，再使用本產品傳輸多組網路影像。
• 採用IEEE 1901技術，支持多媒體業務及多節點組網工作。
• 各端使用單一電源供應(12VDC/10W)。
• 具有過電流與短路偵測電路，電流超過規格時(規格可調整)可自動斷電。
• 具有接地端點可防止漏電，更好的保護設備及延長壽命。
• 具有啟動保護，當同軸纜線與BNC連接錯誤時，不會影響設備運行。

傳輸距離與速率說明：

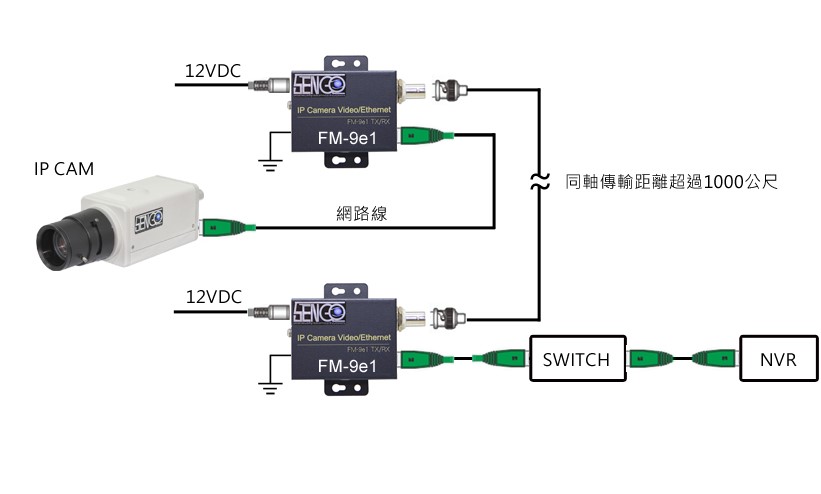

基本系統架構圖：

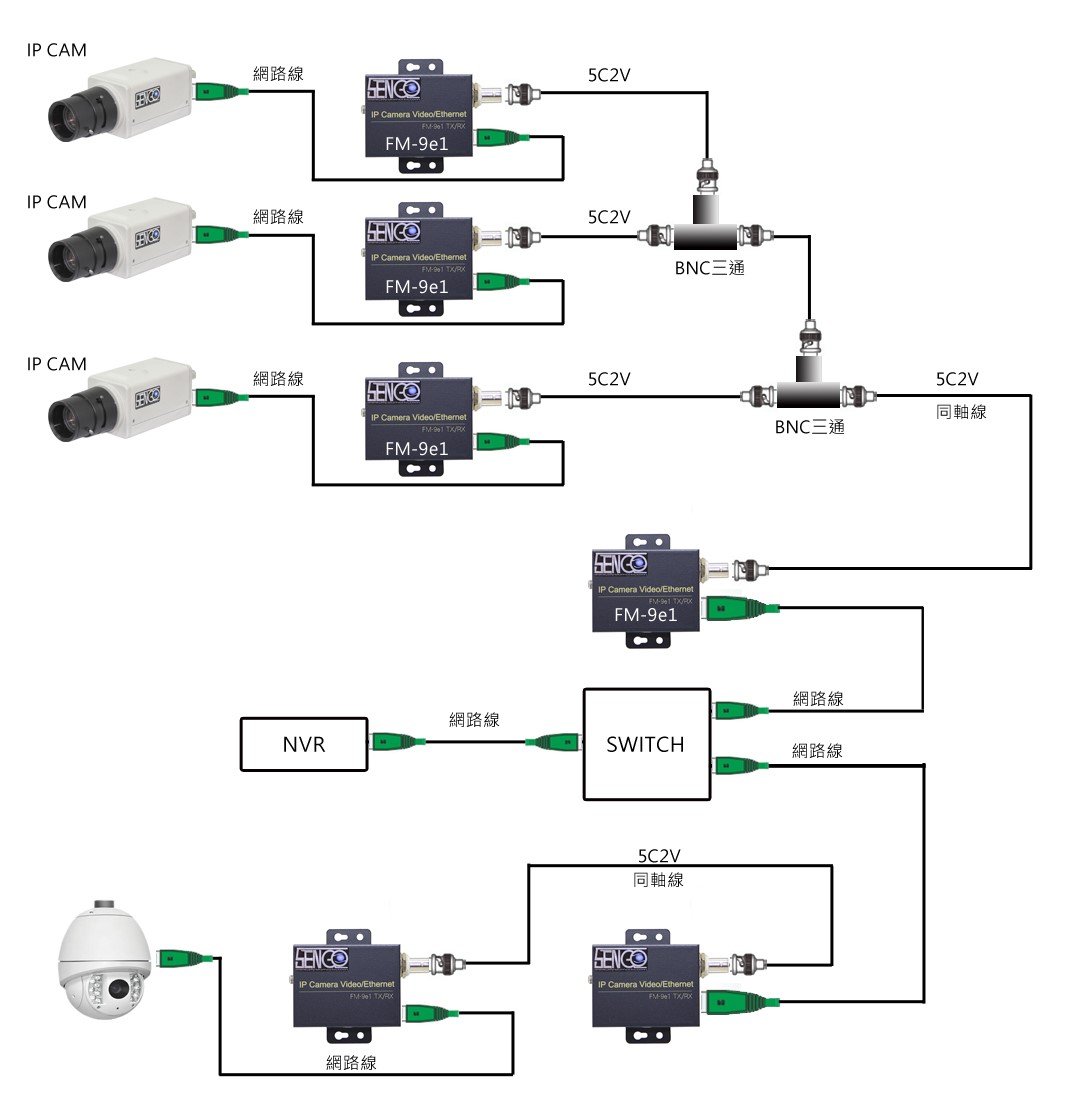

多組攝影機 系統架構圖：
